2015年10月13日

簡易流量計「T-Q meterR/ティーキューメータ」を開発

～1台で最大4点の流量計測が可能～

　新日本空調株式会社は、現場での流量計測用に、配管の外側から計測が可能な簡易流量計「T-Q meter/ティーキューメータ」を開発しました。既設設備での流量計測において、流量計１台で最大４点の流量計測が可能な「T-Q meter/ティーキューメータ」は、多数の配管系における流量計測に掛る費用を大幅に削減できます。
　当社はこの「T-Q meter/ティーキューメータ」を用いて、既設設備の実測と評価を行い、設備のエネルギー把握や、省エネ提案、設備改修後の省エネ検証に活用することは勿論ですが、お客様ご自身でも活用できるよう検討しており、2016年4月から本格的な導入の開始を目指しています。

１．開発に至る経緯

　近年、空調設備のエネルギー消費量の実態を把握し、省エネルギー対策を進める動きが多くなってきています。しかし、既存の設備でエネルギー把握をする際、流量計を設置していない配管系では、配管を抜管し流量計を挿入する工事、或いは高価な超音波流量計が必要であるため、非常に多くの費用・手間がかかっていました。
　そこで新日本空調株式会社では、配管の抜管が不要であり、配管の外側から流量計測が可能で、安価に測定が出来る流量計の開発を2014年度より開始し、本年度中に技術展開のための準備が完了いたします。

２．『T-Q meter/ティーキューメータ』のメカニズムと特徴

１）	メカニズム配管の表面をヒータで加熱すると、配管内の流体へ熱が移動します。温められた配管表面温度と流体温度の温度差には、配管内の流量と相関性があるため、温度センサを用いて配管表面温度を測定し、その温度差から流量を換算します。
２）	特徴今回開発した「T-Q meter/ティーキューメータ」は、最大４点の流量を同時計測でき、温度センサを併用することで、流量のみでなくエネルギー計測が可能となり、計測の簡易化が計れます。
３）	適用条件現場の空調機系統に取付けることを想定して25～100Ａ程度の小配管を対象とし、一般事務所ビルや病院、工場などの様々な建物用途に活用できます。その精度誤差は10％程度です。

３．今後の展開

　当社はこの「T-Q meter/ティーキューメータ」を用いて、既設設備の実測と評価を行い、設備のエネルギー把握や、省エネ提案、設備改修後の省エネ検証に活用することは勿論ですが、お客様ご自身でも活用できるよう検討しており、2016年4月から本格的な導入の開始を目指しています。

４．本件に関する問い合わせ先

新日本空調株式会社　経営企画本部　企画部広報課　星野　昌亮
ＴＥＬ：０３－３６３９－２３３２（ダイヤルイン）
ＦＡＸ：０３－３６３９－２７３４
E-mail： HOSHINOM@snk.co.jp

新日本空調株式会社　技術開発研究所　品田　直也
ＴＥＬ：０２６６－７３－９６１１
ＦＡＸ：０２６６－７３－９６１５
E-mail： shinadan@snk.co.jp

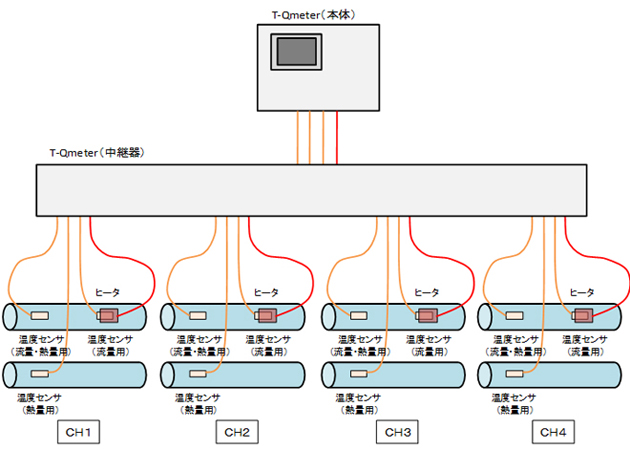

T-Q meter（ティーキューメータ）システム図

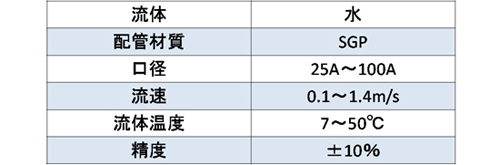

適用条件
